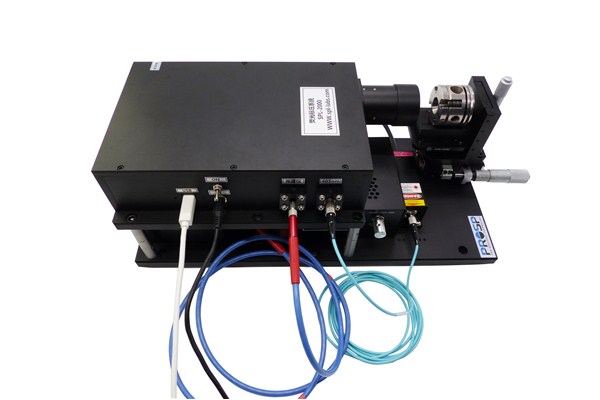

分体式标压系统SPL-2000:激光器、光谱仪和信号收集系统分离,它们之间通过2根光纤连接。这款仪器的优点是可以方便的更换光谱仪和激光器,也可以充分利用实验室现在的资源(如光谱仪和激光器),避免浪费。缺点是移动和携带不方便。
操作软件:光谱数据采集和CCD数据采集集成在一个软件界面上,软件具有自动搜寻R1线峰值(也可以手动寻找峰值),并且根据特定的计算公式,得到当前的压力值显示在软件的右下角。
软件中默认的压力计算公式是:
1)压力P=2.74*(λ-λ0)当P小于20GPa时;
2)压力P=3.808*{[1+(λ-λ0)/λ0]5-1}当P大于20GPa时,其中,λ为当前R1线峰值位置,λ0是压力为0时R1线峰值位置,λ0由客户输入软件界面。
软件界面
参数指标
参数指标 | |||
类型 | 整体式 | 分体式 | 立式 |
型号 | SPL-2000H | SPL-2000 | SPL-Micro2000 |
激光器 | 405nm | 405nm | 405nm/450nm/532nm |
压力范围(常温) | 0~100GPa | 0~100GPa | 0~100GPa |
压力分辨率 | 0.1GPa | ||
物镜 | 20X | 20X | 10X/20X |
工作距离 | 32mm | 32mm | 32mm |
CCD | 1/2"CMOS彩色CCD,2048*1536(300万像素) | ||
拉曼功能 | 无 | 可选,785nm激发波长 | |
二维扫描 | 无 | 可选,50mm*50mm行程,2µm重复定位精度 | |
特点 | 完成集成,操作、携带方便。 | 主机、光谱仪和激光器使用光纤连接,通用性高,更换器件方便。 | 立式结构,利用商用显微镜,可以做荧光标压和拉曼标压,同时也可以作为通用的显微荧光和拉曼光谱测量设备使用。 |
